Стойка открытая с органайзерами 600х600х2200 мм ВОКС-ФП -СТ -О ССД

Решение ВОКС-ФП-СТ (волоконно-оптическая коммутационная система, фронтальный доступ, поворотные модули) выполнено на базе открытой стойки глубиной 600 мм, шириной 600 мм и высотой 2200 мм.

В решении ВОКС-ФП-СТ выделены следующие функциональные зоны: зона ввода, разделки и фиксации ОК; зона монтажа и коммутации ОВ; зона выкладки и хранения запасов патчкордов.

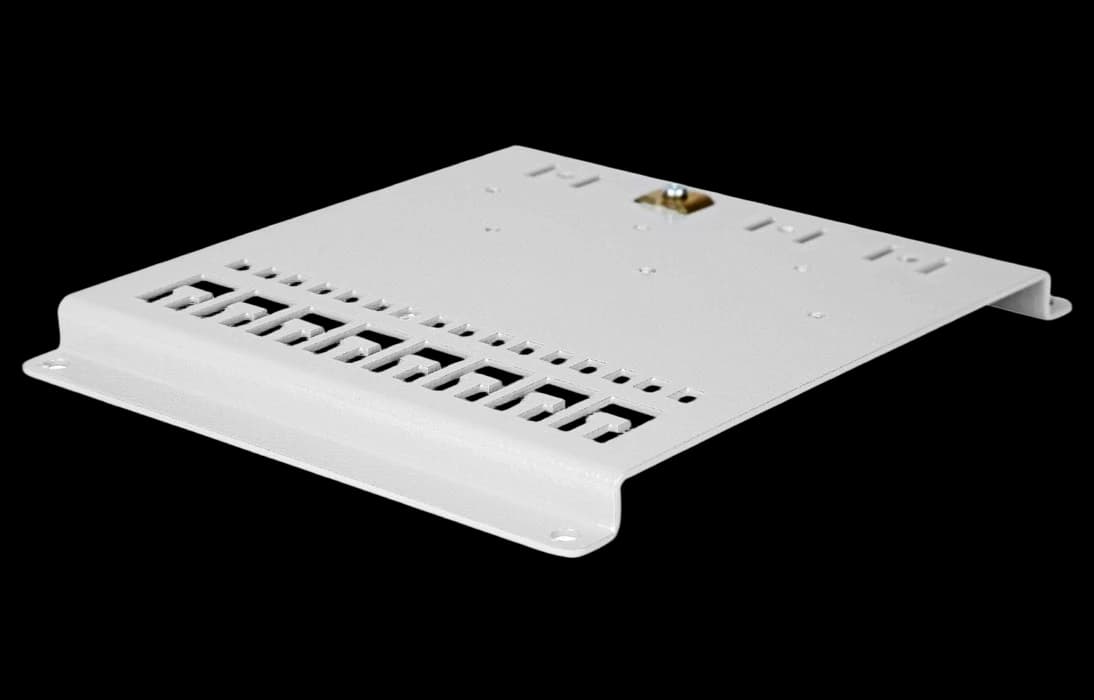

Зона ввода ОК организуется в верхней или нижней части стойки с использованием узлов ввода ВКР-3 и несущих для них. Зона монтажа и кросс-коммутации волокон монтируется на конструктиве стойки в передней части. Зона выкладки и хранения запаса соединительных шнуров расположена справа и сзади на конструктиве стойки, здесь же установлены органайзеры.

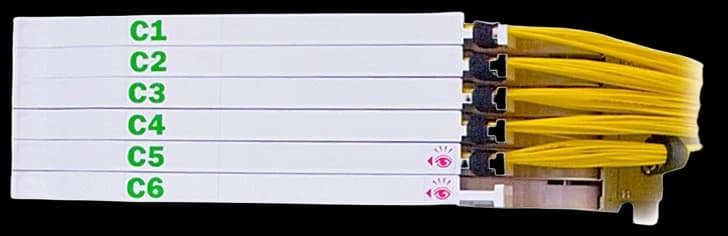

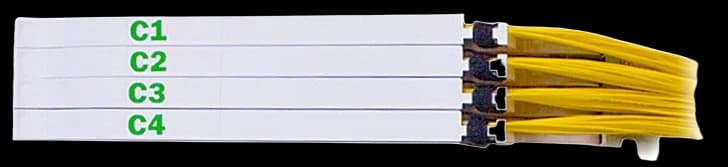

Конструктивной особенностью данного решения является монтаж и кросс-коммутация ОВ в поворотных кроссовых модулях, объединенных в кроссовые блоки. В модуле выделено место для укладки ОВ и размещения адаптеров (до 24 SC или DLC). В собранном состоянии модули размещаются в блоке горизонтально, при этом фронтально расположенные адаптеры закрыты передней стенкой модуля. При повороте модуля обеспечивается удобный доступ к адаптерам и пигтейлам. Для монтажа модуль свободно снимается с блока за счет запаса длины транспортных трубок. В стойке ВОКС-ФП-СТ используются кроссовые блоки на 6 кросс-модулей ёмкостью 144 порта SC или на 4 кросс-модуля ёмкостью 96 портов SC. Всего в стойке ВОКС-ФП-СТ устанавливается 9 кроссовых блоков на 6 кросс-модулей или 12 кроссовых блоков на 4 кросс-модуля.
